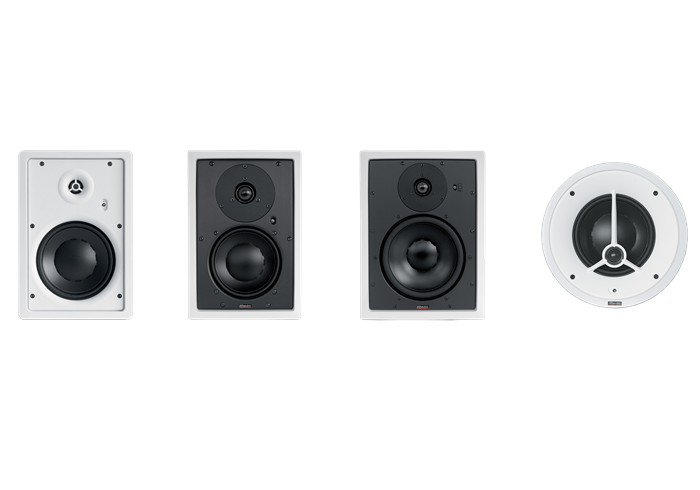

安装 - 真正的丹拿定制音箱安装

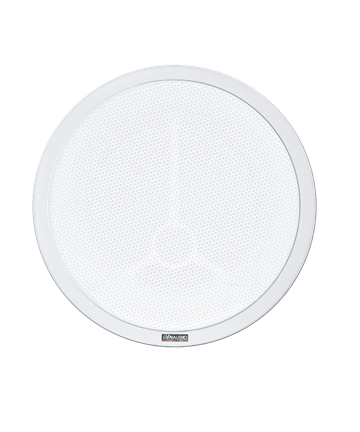

嵌入式安装 IC 17

首批丹拿安装产品将无损丹拿音质引入建筑音响领域，IC 17优化了高性能型号为顶棚内置式定制安装；

丹拿 IC 17 是一款两路安装扬声器，可用于立体声、多声道或者多房间音频系统的顶棚内置式安装

表面工艺

产品手册

IC 17 中音/低音单元配备了丹拿特有的 MSP （硅酸镁盐聚合物） 6.5" 音盆膜和直径 75 mm 铝线音圈，这一组合可确保最深频率的真实再现；

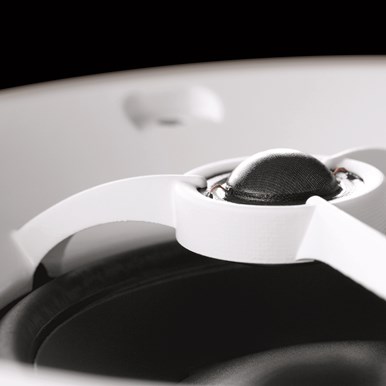

高音单元安装在低音单元前面，稍稍偏离中心位置，通过直径 3/4" 特殊涂层软球顶实现高频再现， 高音单元还可通过一个开关进行两级调节；

方向特性和所有其他参数都针对顶棚内置式集成进行了精确优化，IC 17 不单能够成为隐形的环绕扬声器，作为主声道扬声器使用也有卓越表现，提供真正的丹拿音质

技术说明

技术参数

• 灵敏度：88 dB (2,83 V/1 m)

• IEC 额定功率：100 W

• 额定阻抗：4-6 Ohms

• 频响：45 Hz - 25 kHz

• 低音单元：17 cm MSP

• 高音单元：19 mm 软盆

• 重量：1.5 kg

• 尺寸 (?)：236 mm  9.3"

• 最小嵌入要求：109 mm (4.3")

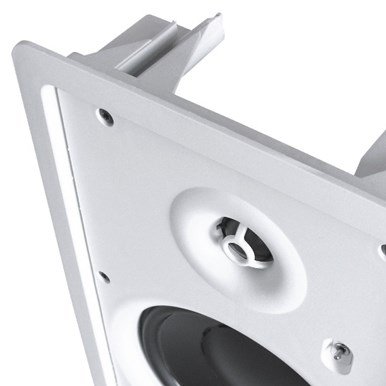

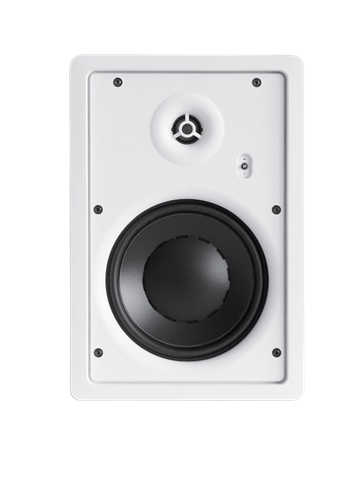

嵌入式安装 IW 17

拥有丹拿音质的高性能建筑音响，丹拿发音单元技术集成至轻质的刚性框架

表面工艺

产品手册

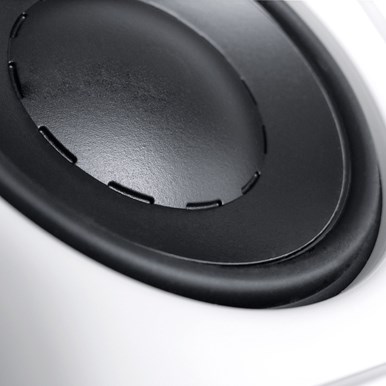

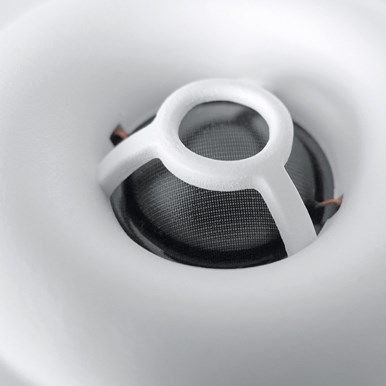

IW 17采用了丹拿知名的核心技术，几何优化的硅酸镁聚合物（MSP）音盆振膜、特殊涂层软球顶高音单元和一个精选组件组成的高品质分频器；

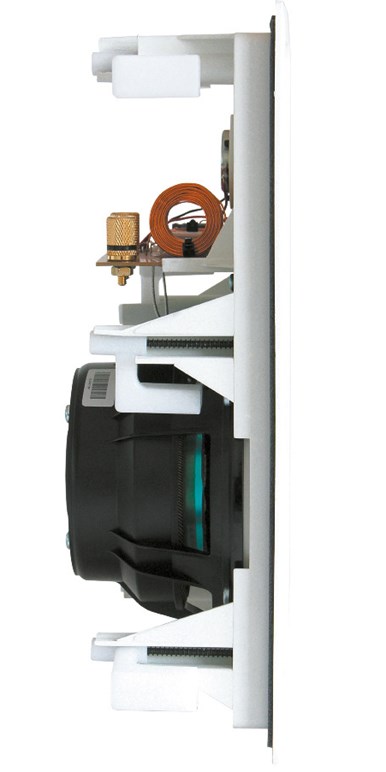

为了使 IW 17 既经济又易于安装，它的框架结构以质轻而高刚性的注塑塑胶制造；
IW 17 用于嵌墙式安装，可用于几乎所有高品质立体声、多房间或者多声道音频应用

技术说明

技术参数

• 灵敏度：88 dB (2,83 V/1 m)

• IEC 额定功率：100 W

• 额定阻抗：4-6 Ohms

• 频响：45 Hz – 25 kHz (± 3 dB)

• 低音单元：17 cm MSP

• 高音单元：19 mm 软盆

• 重量：1.7 kg

• 尺寸 (宽 x 高)：195 x 289 mm  7.7 x 11.4"

• 最小嵌入要求：105 mm (4.13")

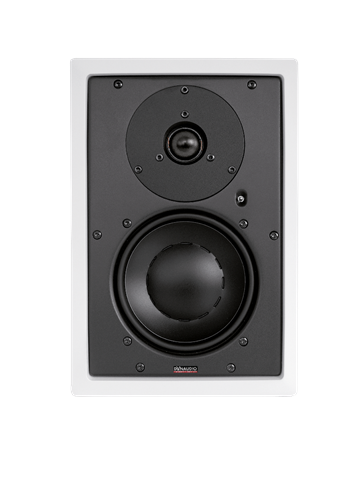

嵌入式安装 IP 17

卓越性能与紧凑尺寸的完美组合

表面工艺

产品手册

与较大的 IP 24 型号一样，IP 17 的机械结构非常精密， 异常结实的压铸铝框架加上减振 MDF 障板和刚性铝质螺丝夹为先进的扬声器技术集成提供了牢固的基础，从而有效消除了不必要谐振所带来的负面影响，而这种负面影响对于更常见的轻质塑料组件来说非常普遍；

IP 17 低音单元音盆材料采用硅酸镁盐聚合物（MSP），而音盆形状也是丹拿特色，音盆经过几何优化，在房间内实现完美的声频散；?

扬声器结合超大、轻质的铝线音圈及强劲的磁铁系统，可以精准的跟踪音乐信号，特殊涂层软球顶高音单元即便在非常高频处也保持不失真或不锐利，拥有高级元件的精密分频器以及三路可调高音单元水平确保完美匹配听音环境；

可以选择使用丹拿施工前支架，可以更好的辅助 IP17 和 IP24 嵌墙式型号新结构安装，无论是用作模板还是用作安装的结构支撑

技术说明

技术参数

• 灵敏度：88 dB (2,83 V/1 m)

• IEC 额定功率：150 W

• 额定阻抗：8 Ohms

• 频响：45 Hz – 23 kHz (± 3 dB)

• 低音单元：17 cm MSP

• 高音单元：28 mm 软盆

• 重量：3.0 kg

• 尺寸 (宽 x 高)：225 x 325 mm  8.9 x 12.8"

• 最小嵌入要求：92 mm (3.62")

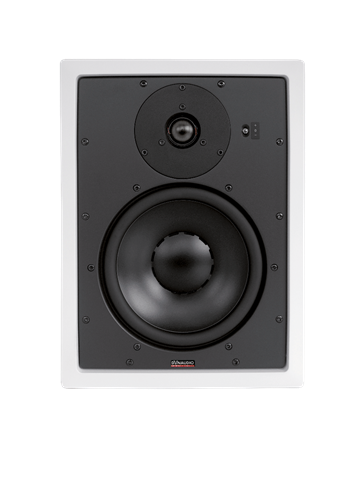

嵌入式安装 IP 24

丹拿没有对 IP 24 障板和框架采用无处不在的塑料： 障板采用 MDF 进行数控加工，为单元和分频器提供完美的减振基础，而框架则采用压铸铝制成。真正的丹拿技术和最先进的嵌墙式框架结构之一

IP 24 提供建筑扬声器市场上迄今最先进最优质的音响结构

表面工艺

产品手册

为了达到卓越的丹拿性能，IP 24 使用了较大的低音/中音单元，其轻质音盆材料采用镁硅酸盐聚合物（MSP），其外形经过优化以确保理想的声频散，较大但极其轻盈的音线圈，配上强劲的磁铁系统提供精确的控制和深沉的低音频响应；

特殊涂层软球顶高音单元再现高音区域，即便在频率或声压非常高的时候，仍然保持不产生失真，及质量不那么好的高音单元会经常产生的锐利声音，此外，高音单元水平可进行三级调节，完美适应房间，分频器拥有精选元件，确保均衡匀称的声音；
可以选择使用丹拿施工前支架，可以更好的辅助丹拿 IP17 和 IP 24 嵌墙式型号新结构安装，无论是用作模板还是用作安装的结构支撑；

支架可充当安装工人的导引装置，以便帮助确保扬声器挖孔在竣工后处于预定位置，和许多施工前支架不同，丹拿采用结实的耐腐蚀金属而不是塑料来进行完美匹配

技术说明

技术参数

• 灵敏度：90 dB (2,83 V/1 m)

• IEC 额定功率：150 W

• 额定阻抗：4 Ohms

• 频响：40 Hz – 23 kHz (± 3 dB)

• 低音单元：24 cm MSP

• 高音单元：28 mm 软盆

• 重量：3.5 kg

• 尺寸 (宽 x 高)：286 x 385 mm  11.3 x 15.2"

• 最小嵌入要求：92 mm (3.62")
