在数码技术迅猛发达的今天，投影机已经成为了多媒体教室、多功能会议厅以及大中型会所等演示场所的标准配置，大有全面代替传统黑板、白板的趋势；投影机甚至已经广泛应用在家庭影院领域和移动办公方面，产品越来越多元化。

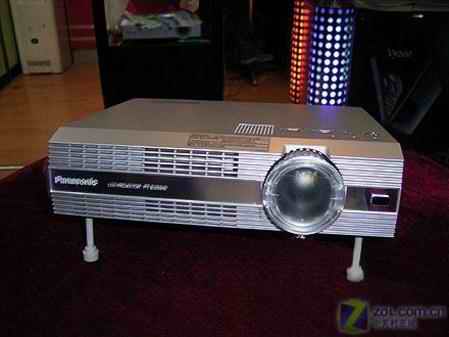

投影机
既然投影机需要满足课室教学、开会演示、家庭影院以及移动办公等多种用途，必然需要提供多种不同的接口，因此导致了在一个面积不大的投影机背部，接口居然比服务器还多。再加上随机附带的电源连接线、信号线、信号控制线、视频连接线、遥控器等附件，肯定让初涉投影机的用户找不着北。那么投影机这么多的接口和连接线各是什么？有什么用途？该怎样连接呢？

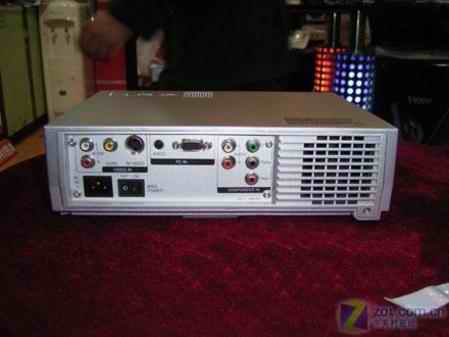

接口
投影机接口的分类及各接口的用途
投影机的接口大致可以分为两类：模拟信号接口和数字信号接口，有些机型还提供有音频输入、输出端子。其中模拟信号接口包括：复合视频信号输入接口（CVBS），S-Video输入接口，欧洲的标准视频接口（SCART），色差输入接口，RGBHV输入接口和VGA-PC的15针VGA输入接口等。复合视频信号输入接口（CVBS）主要用于输入电视信号。S-Video输入接口是随着录像机的出现而发展起来的视频接口，现在被广泛应用在录像机和影碟机等方面。欧洲的标准视频接口（SCART）用于传输RGB信号。色差输入用于传输亮度信号和色差信号分开的影像，有逐行扫描和隔行扫描之分。RGBHV传输的信号和VGA相当，但其5RCA的插座通常用于专用显示领域。VGA-PC的15针VGA输入接口是最常见的接口之一，用于连接计算机的视频输出。
接口细节
数字信号接口则包括：USB接口，IEEE1394接口，DVI接口和HDMI接口等。USB接口通常只是用来传送图片文件，而不能传送视频文件。IEEE1394接口则可用于传送MPEG2数码图像，但由于技术较复杂而且比较昂贵，所以装载IEEE1394接口的投影机也比较少见。DVI接口可传输高达2048*1536@75Hz的视频图像，因此被广泛应用在投影机和等离子显示器上，市面上大多数中高档投影机均配备有DVI数字接口，但最近也有些新品采用HDMI接口代替了DVI接口。HDMI接口是在DVI接口的基础上，增加了数字音频输入，从而成为专用的多媒体信息接口，而且支持1920*1080 DPI高清晰的数字信号，HDMI可望成为未来的视频设备的标准接口。

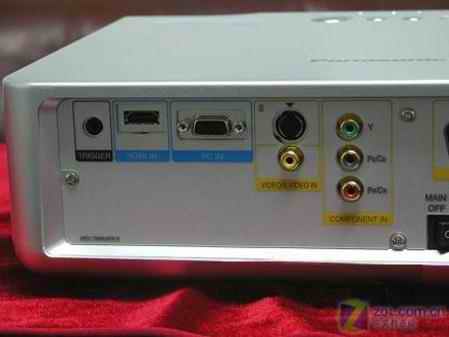

采用了新一代HDMI接口的索尼PTAE700投影机
投影机与电脑的连接及注意事项
与投影机最亲密接触的是电脑，包括台式电脑和笔记本电脑。在投影机附带的连接线中，VGA信号线和信号控制线都是用来直接和电脑连接的。VGA信号线连接电脑的视频输出接口和投影机的VGA输入接口，信号控制线则连接投影机的主控制端口与计算机的COM口。在日常的应用中，为了方便计算机与投影机的屏幕切换，通常使用一VGA Multinier分配器进行中转连接，这样从分配器上就能引出两路VGA信号，其中一路信号传输到投影机中显示，另一路信号传输到显示器中显示，演示者只需通过计算机的显示器操作，而不需要站在投影幕布前面看着投影内容进行讲解了。注意VGA信号线必须拧紧，否则可能出现投影图像偏色的问题，如果拧紧后问题仍未解决，则可更换连接线尝试。另外，连接了VGA信号线后，如果需要使用遥控器来操作计算机的话，还必须连接信号控制线。

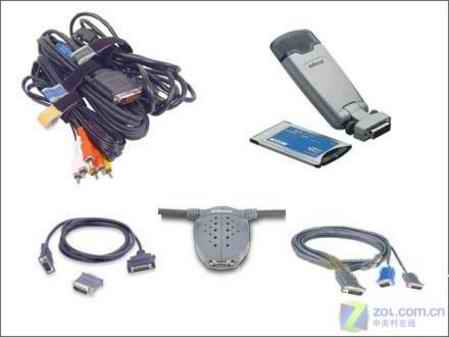

连接线
一般用户都会将17寸CRT显示器设置成1024*768@85或是更高的分辨率和刷新率，但是当用一个视频分配器同时连接显示器和投影机的时候，应注意分辨率和刷新率的设定。当投影机出现输入信号超出范围的提示时，应当适当降低显卡的分辨率和刷新率，否则投影机无法识别图像。另外，投影机也必须跟电脑“门当户对”，才可以得出最好的投影效果，例如投影机的分辨率比较高，就必须使用一台支持高分辨率的计算机来与之匹配。
除了台式电脑，投影机更多的是连接笔记本电脑，特别是出现了便携式投影机之后，笔记本电脑+投影仪的组合已经成为移动办公人士的另一选择。笔记本一般都提供D-Sub 15针VGA输出接口，再加上自身的LCD显示器，因此没必要使用视频分配器连接，但需要注意的是输出模式，笔记本电脑一般提供三种输出模式：仅液晶屏幕输出，仅VGA端口输出和液晶屏幕与VGA端口同时输出，默认状态是仅液晶输出，因此在连接投影机时，需要更改笔记本的输出模式。
投影机的其他连接
投影机已经由最初的商务应用，到现在逐步走进普通家庭成为组建家庭影院的应用，因此连接电视是必不可少的。但由于目前市面上更多的是商用投影机，因此普遍没有提供RF射频输入，而现有的电视信号又只能以RF射频的方式输出，我们可以通过各种专接线将RF射频信号转换成AV信号或S端子传输即可。当然通过计算机装配电视卡，或使用外置电视盒连接投影机也可以观看电视节目，但影像效果不太理想。随着家用投影机的逐步出现和数字电视技术的不断成熟，使用投影机观看高清晰电视必将逐步普及。

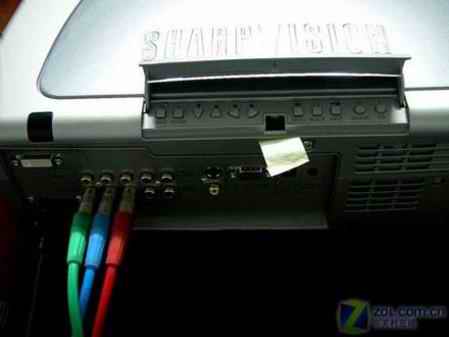

连接线
在连接完各种各样的信号线之后，就应该连接最重要的一根线了——电源线。由于投影机属于功率较高的用电器，因此在将电源线连接到插座的时候，有必要检查一下插座的最高承受电压和电流，以及是否接地等问题，笔者提议，在有条件的情况下，尽量使用UPS电源，以免市电的波动或其他用电器影响投影机的使用和寿命。另外，当结束投影的时候，不要马上断开投影机的电源，应等投影机的散热风扇停止工作后再断开，否则高温会影响投影机的使用寿命。
投影机连接的未来方向
随着投影技术的不断成熟，投影机越来越趋向人性化设计，“即插即用”使得投影机的操作显得十分方便。目前绝大多数投影机都能自动识别输入的信号源，同时根据信号源类型的不同，自动进行切换、自动更改设置。投影机的连接技术将向着越来越人性化的方向发展。另外，无线连接的投影机也是投影机未来发展的趋势。
