黑胶唱机都由什么组成？
下载附件 保存到相册
2013-5-14 14:17 上传
下载附件 保存到相册
2013-5-14 14:17 上传

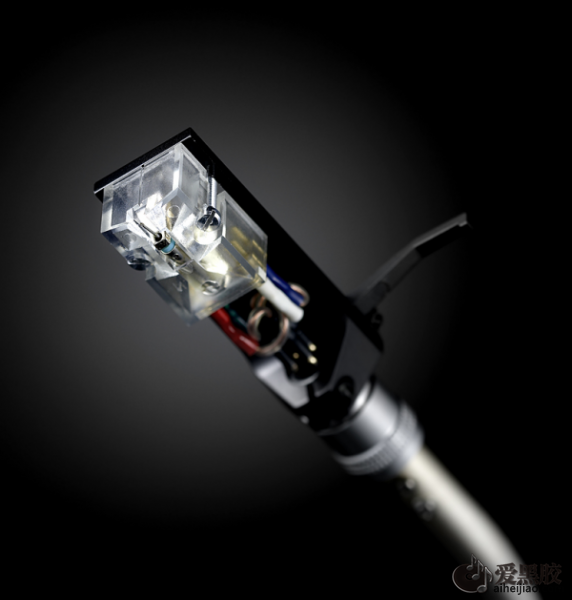

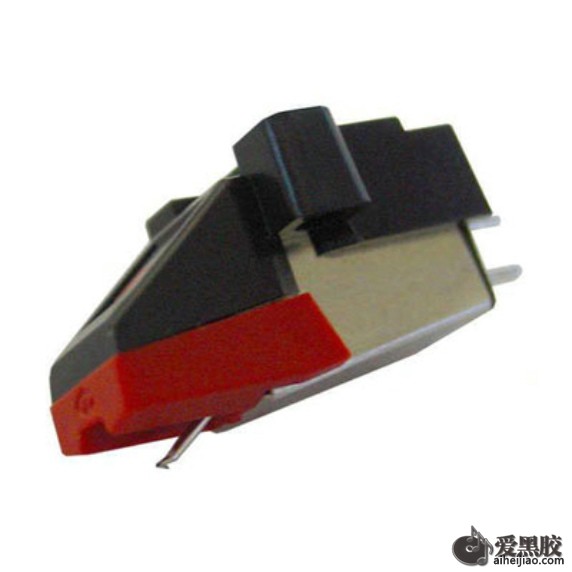

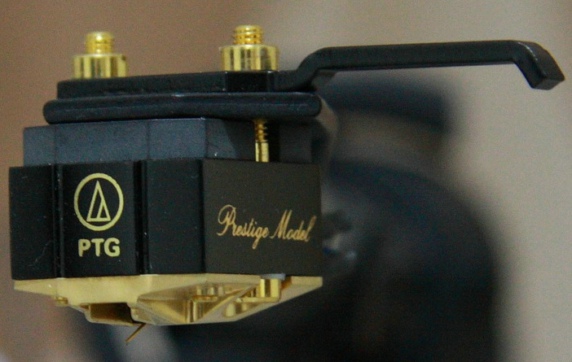

唱头
下载附件 保存到相册
2013-5-14 14:17 上传
下载附件 保存到相册
2013-5-14 14:17 上传
下载附件 保存到相册
2013-5-14 14:17 上传
唱头基本上分两大类型，输出电压跟针尖振动速度成正比者称速度型，跟振动的幅度成正比者称幅度型。唱头是将唱针的机械振动转变成电信号的换能器，由于换能方法多，两类唱头都有多种多样的实用形式。最常见的动铁式、动磁式和动圈式三种唱头都是利用电磁感应而获得感生电动势的，高级的光电式唱头和普及的陶瓷式唱头虽然发电原理互不相同，但均属于幅度型唱头。
动铁式（Moving Iron缩写为MI）唱头在针杆尾端镶有小块纯铁作振动子，纯铁位置处在磁路空气隙中，当针尖在声槽纹路里运行时，纯铁也在空气隙中不停地运动，从而改变了磁路内的磁阻，使绕在磁铁极靴上的线圈产生感应电压。动铁式唱头的振动系统质地轻盈，机械阻抗能做得很小，有利于电声技术指标的提高。
动磁式（Moving Magnet缩写为MM）唱头的振动子是一小块位于磁路空气隙中的磁钢，极靴采用高导磁材料制成，上绕线圈，当磁钢随唱针运动时，磁路的磁通量也随之变化，线圈便出现感应电压。
动圈式（Moving Coil缩写为MC）唱头的针杆上装有两组置于磁场中的线圈，受到针尖牵动的线圈因切割磁力线而产生感应电动势。因线圈本身即振动系统的组成部分，故其体积和重量应尽可能做得纤巧，线圈匝数一般绕得不多，故输出电压大都很低。
光电式（Photoelectric缩写为PE）唱头的针杆上装有一块极其轻薄的遮光片，当针尖在针槽里运行时，位于微型灯泡和光敏器件之间的遮光片亦随之不停地运动，由于光通量的变化而使光敏器件输出相应的电信号。
陶瓷式（Piezoelectric ceramic）唱头的换能器用具有压电效应的陶瓷材料制成。该唱头工艺简单，价格不高，但所需针压较大，对唱盘使用寿命不利。
唱头在正常工作状态下，必须让针尖对声槽保持一定的压力，叫做针压。针压过重会加速针尖和声槽的磨损；过轻则导致唱头循迹不佳，此时非但放声失真，且易使唱针出现跳槽现象。针尖与声槽两壁维持良好接触所需的最小针压称为唱头的循迹能力，是衡量唱头性能好坏的一项很重要的参考条件。
唱头使用时应稳固地安装在唱臂上，有吊装式、直插式和整体式三种安装方式。其中吊装式是广泛使用的一种传统式样。无论哪种类型的唱头都必须端端正正的装在唱臂上，借助专用的校验卡片可由目测来检查。
唱针 唱片上记载的全部信息都蕴藏在声槽里，为了获取高保真的声音信号，唱针是首当其冲的重要元件。
唱针由针尖和针杆组成，针尖在声槽里循着纹路的轨迹运行，随之引起的机械振动由针杆传递给换能装置而转变为相应的电信号，经过放声设备再现出声音的原貌。
针尖的上半部通常做成圆柱或方柱形，尖端位于下方，整个体积比一粒芝麻还要小。按照尖端的形状又分为球面、橄圆和大接触面三种。
球面针尖的下端是一个圆锥体，锥顶呈半球面。椭圆针尖的水平截面呈椭圆形，跟声槽两壁接触处的曲率半径相当小，形状好似刻纹刀，在循迹过程中的随纹失真要比球面针尖小得多。大接触面针尖的接触半径更小，只有椭圆针尖的一半，但增加了与声槽壁面纵向接触的长度，针尖两侧扁薄呈翼状，形状更似刻纹刀；这种针尖不仅能改善针尖与唱片互相磨损的现象，且可减少噪声，降低失真，使重放时的频响扩展到50kHz附近，还同时提高了声道分隔度。
现代唱针的针尖几乎都是用钻石做原料，经过精密的琢磨而制成。钻石是当今世界上最硬的物质，具有很强的耐磨性，是制作针尖极其理想的材料，钻石针尖的平均使用寿命长达1000小时以上。
针尖牢固的镶嵌在针杆的前端。针杆是唱头振动系统中的重要元件，既要刚性好又要分量轻，一般选用杨氏模量较大而密度较低的材料制作，铝合金管和铍合金管都是普通唱头常用的针杆材料。
从前唱头的针杆大都从头到尾是同样粗细的圆管，后改用异型管材，截面有鸡心形、元宝形等式样，杆身也改为前瘦后肥的圆锥状。还有采用两种金属套叠的复合管材或在管芯塞入半截实心棒材的针杆，刚性大为增强。
针尖是唱头的易损零件，除因操作不慎引起损伤外，使用的针压过重、粗制滥造的劣质唱片及抖晃严重的唱盘都会缩短针尖的寿命，其中最主要的因素是针压。
磨秃了的针尖由于曲率半径变大，对声槽里高频信号的循迹能力减退，若在聆听过程中感到高音逐渐差劲，声音越来越闷，说明针尖的磨损程度已每况愈下，需及时更新。
针尖和针杆在制造时已牢固结在一起，多数厂家提供的备份唱针通常是将整个振动系统一道撤换，动铁式和动磁式唱头的唱针卸下、换上都很方便，动圈式唱头结构较复杂，以交原厂更换为妥。
吊装式唱头上的两颗紧固螺钉旋得太紧或太松都会影响音质，在缺少专用工具时可凭手感来安装，方法是先把螺钉全都拧到不能再紧为止，然后再将两边均回松1/5圈即可。旋紧时应一步步地使左、右两颗螺钉同时收紧，切不可先拧紧一边再去拧另一边。

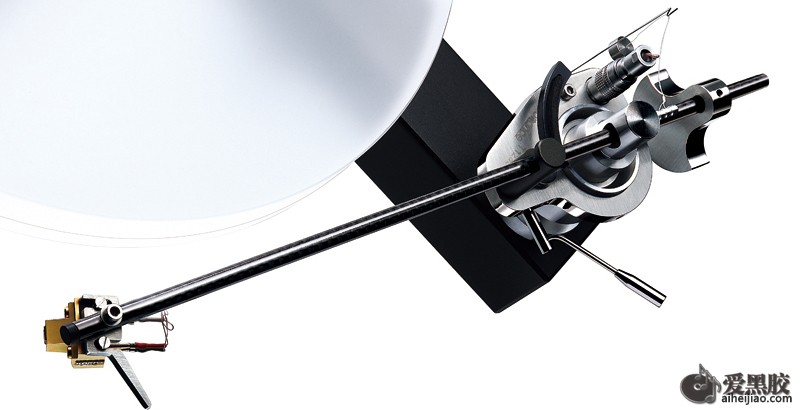

唱臂
下载附件 保存到相册
2013-5-14 14:05 上传
下载附件 保存到相册
2013-5-14 14:05 上传
唱片上的声槽是一根连续不断的阿基米德螺线，由于螺距很紧，可以近似地看成是若干个套叠在一起的同心圆。唱片的半径跟每个同心圆都有交点，通过这些交点可以作出若干条相互平行的切线。灌唱片时，刻纹头水平方向的轴线始终跟这些切线保持平行，因此，朝着圆心自外向内移动的刻纹刀轨迹必然是与半径吻合的一根直线。播放唱片时，唱头上针尖的运行轨迹也应该是与之相符的一根直线，针尖无论处在轨迹上哪一点，唱头水平方向的轴线都应该跟这一点的切线相重合，这是理论上的最佳循迹状态。
用以固有唱头并使针尖能在适当压力下正确循迹的装置称为唱臂（Tonearm）。唱臂分横行式和旋转式两种。横行式唱臂在移动时，针尖的轨迹是一条沿着径向伸展的直线，而旋转式唱臂上的针尖却是走着一条弧线。
旋转式唱臂工作时绕着一个固定的支点转动，位于唱臂前端的针尖移动时的轨迹是一段圆弧，从而使唱头里针杆的水平振动方向跟声槽的水平刻录方向大不一样，形成水平循迹误差（Horizontal tracking error），由此而引起的音质劣化现象叫做水平循迹误差失真，导致这种失真的根本原因是唱片录、放轨迹形状上的分歧。
从唱臂的支点到针尖画一根直线，该线与针尖所在部位的声槽切线之间夹角称为水平循迹误差角，这个角度越小，唱片播放时的失真也越小。
还有转盘、底座等，各种黑胶唱机结构都不一样，但是都大同小异，都不能缺少以上部件。
下载附件 保存到相册
2013-5-14 14:05 上传
