上两期赖总编介绍了天津Raphaelite拉菲尔的CS30MKII牛输入300B单端合并胆机，在试听的期间，我们都想不到这部造工扎实，还用上坡莫合金前级变压器输入、复刻西电线路和昂贵的300B电子管输出的功放，竟然只卖不到6000元。算算元件材料成本，真是应验了那句形容高性价比的俗语：这点钱给你买材料DIY都做不出来啊。
技术规格
使用电子管：GZ34（JJ）×2、6SN7/6H8C（EH）×4300B（EH）×2
输入灵敏度：350mV
额定输出功率：2×9W（RMS THD<10%）
信噪比：80dB
输入阻抗：100kΩ
输出阻抗：4Ω、8Ω
输入电压：220V/230V
消耗功率：160W
频率响应：15Hz –30kHz（-3dB、THD<5%）
体积（WDH）：442×280×205mm
净重：25kg
然而这款CS30MKII还不是拉菲尔300B最入门的产品，旗下成品机系列还有一款仅售2580元的入门级 origin起点300B功放。那全对称的机身设计采用实心铝合金CNC加工面板和旋钮，还带有两个直径45mm的高精度线性电流表头，供精准检测300B工作点，关键是线路结构也不含糊，以及拉菲尔多年深植于音频变压器研发的丰富经验作背书，起点300B的声音表现给入门级音响迷和爱乐者莫大的惊喜。很多用户反馈说压根就没有想到这个价位的功放还能领略到300B醉人音色。

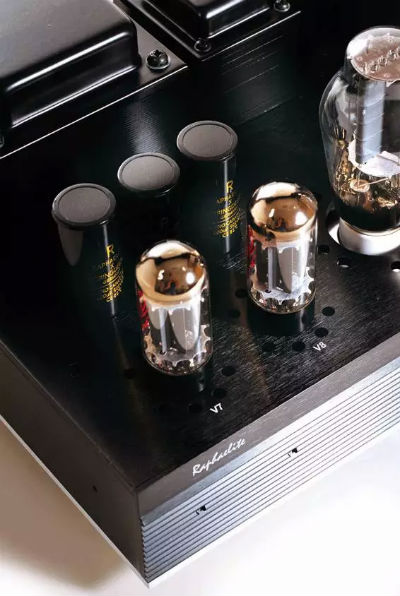

电源供电宽裕度相当足够，双进口捷克JJ GZ34S整流管提供充沛的电源供应
当然了，300B的能耐绝不止如此，拉菲尔的拿手本领也还未在上述两款机型上施展开来。在拉菲尔的产品序列中，还有一款300B电子管功放极典系列ES30单端合并胆机，定位中高端市场。看到这里，大家是否有种似曾相识的感觉？反正我怎么看，都感觉这三款机型之间的关系好比汽车巨头丰田，origin起点300B如同畅销全球的“神车”Corolla卡罗拉，而CS30MKII则是中庸敦实的Camry凯美瑞，ES30就好比低调奢华的Crown皇冠。

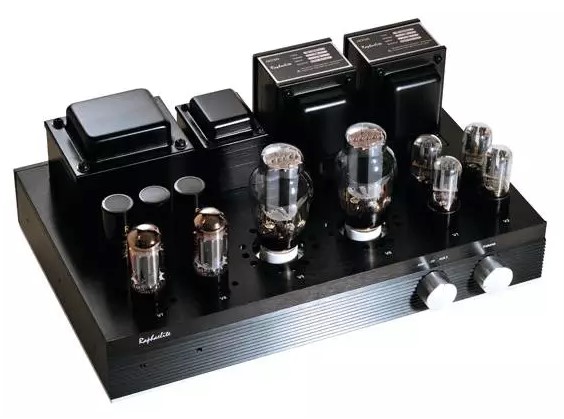

外观上，ES30反倒比CS30MKII低调朴实得多，横槽式底座面板加上全覆盖的保护罩，是不是有点儿窗式空调机的味道呢？面板上只有右侧的传统讯源输入选择和音量控制旋钮。ES30的保护罩需要拆卸一边的铝合金侧板才能取下，假如想换管或者打扫卫生都需要一定的动手能力，但优点是非常坚固，真正起到保护的作用。两侧板上也设计了开孔式挽手，内圈金属加工圆滑，提起机器不硌手，可见拉菲尔对五金细节工艺是有追求的，而且全铝合金材料打造的机身，加上同类产品中前所未见的厚实底板，拉菲尔把每个细节都照顾到了。而且拉菲尔懂得把有限的成本用在刀刃上，比如这么厚实的底板，从先天上就具有出色的抗干扰和抗谐振的性能。ES30的背板设计也非常传统，3组RCA输入和4、8Ω喇叭线输出端子全为镀铑材质，耐用的同时能满足音响迷的基本搭配需求。从这些细节，可见拉菲尔开发ES30的市场定位，依然是传统观念的音响迷音乐迷，她给你的就是纯粹的功率放大，让你能够充分感受300B所带来的绝妙声音美质，这就是ES30的本质。假如你想要标新立异的设计和现代的数码功能？对不起，ES30给不了你。

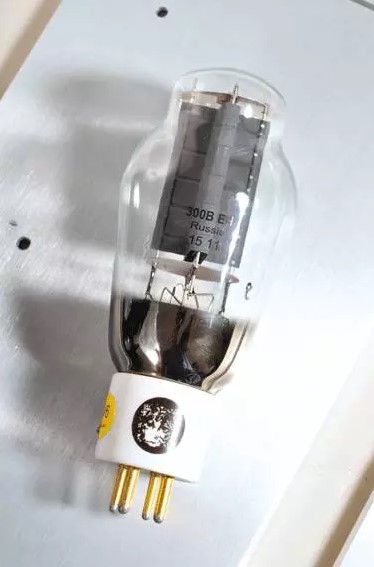

原配俄罗斯的EH瓷座金脚300B管，提供9W的高输出

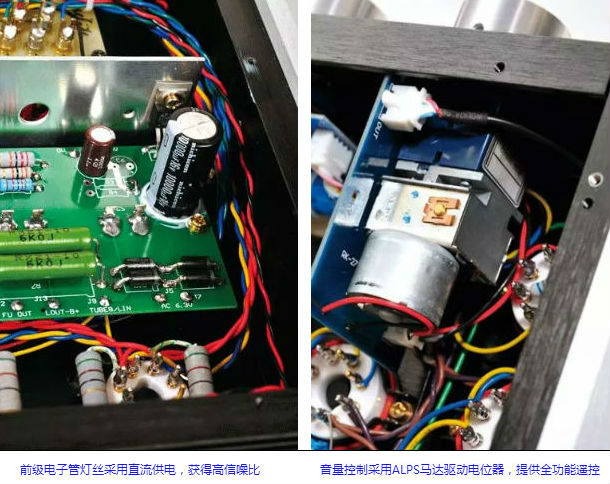

打开保护罩，ES30机身底座上的布局满满当当的，排列合理井然有序。从线路功能上就区分开不同区域，比如左侧的是电源线路部分，包括后方的电源变压器与滤波用的扼流圈、中间的三只500V100μF滤波电容，前面的两只捷克JJ的GZ34整流管等组件。电源变压器容量达到300W，两只整流管并联应用保证提供充足的能量。而打开厚重的铝合金底盖，可见ES30采用线路板与搭棚工艺混合方式制造，从而确保耐用性，同时也方便了玩家更换元件摩机，一举两得。前后级线路采用单点接地，避免产生电位差带来噪音。输入切换采用继电器切换，而音量控制采用ALPS马达驱动电位器，因此可提供全功能遥控操作。
布局上，机器内处理较低电平音频信号的前级线路，则远离电源线路这个“干扰源”，从而尽可能提高信号信噪比。ES30前级所用的电子管也非同一般设计所用的“花生管”的形式，而采用了四只俄罗斯EH的6H8C中μ值双三极管，两只前苏联的6H8C/6SN7电子管组成SRPP前级放大线路，这个电路具有高阻抗输入低阻抗输出便于与下一级完好匹配，营造宽广的声场与通透的高频表现；而后面两只则担起了驱动级的职责，这个第二级放大与第一级放大直藕对接，省掉了影响音质的耦合电容，这种结构有利提高放大电路的频响。6H8C是前苏联使用的信号名称，而6SN7是美国使用的型号名称，国内电子管厂则用6N8P标示，这几个型号电子管性能指标相同均可互换代用。这只管属低内阻管，在很宽的电压范围内都能保持很好的线性。当然了，资深的胆机迷会认为6H8C/6SN7并非驱动300B的最佳选择，最佳的搭配应该是WE310，这支罕有度与WE300B不相伯仲的驱动管价格能够上天了，虽有复刻制作，但用来量产现代300B胆机并不能代表拉菲尔在变压器方面的成就。

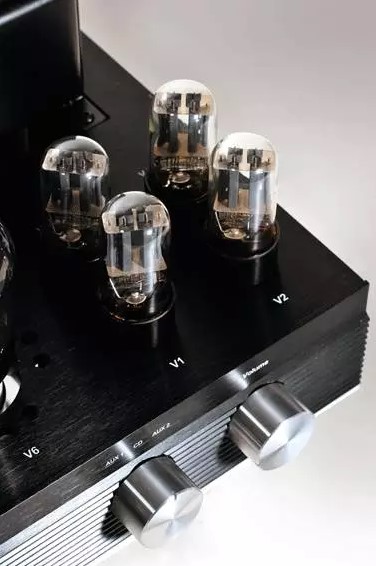

前级才两只6H8C/6SN7组成SRPP线路，另两只为驱动线路

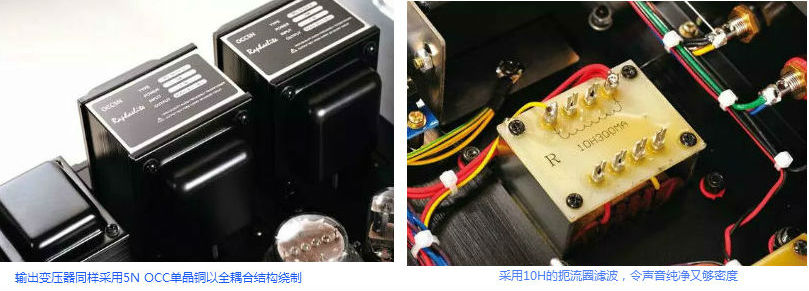

作功率放大的两只俄罗斯EH300B电子管无疑是ES30的另一个重点，EH的300B电子管声音准确，整体频响均衡，相比其它厂牌出品，在同等工作点下能输出更大更稳定的功率，很适合做声音精准的单端放大器。而输出变压器是两只专为低内阻直热管设计的特制变压器，功率为35W，因此对于单端300B而言有足够高的宽裕量，其特别精准的电感量，能获得平坦的频响，并且高低频的延伸性能指标都非常优秀。这个变压器制造难度非常高，采用全耦合结构多达11层的绕组排布，带来极低的漏感，这是整机的核心器件，好声的关键。
而特别之处，还在于ES30的级间耦合驱动变压器和输出变压器均采用OCC 5N高纯度单晶铜线绕制。大家是否了解真正的OCC单晶铜目前全球只有为数不多的几家直线公司能够生产呢？OCC是Ohno Continuous Casting的缩写，是由日本千叶工业大学的大野（Ohno）教授所研究开发的“高温热铸模式莲续铸造法”制造技术。特点是从热熔的液态金属中抽出金属丝，经由特别的冷却程序冷却，同时去除杂质，而得到单一结晶的金属。这种工艺生产的铜坯料每一个结晶可以延伸数米以上，如将线径拉到0.3mm以下，其结晶体长度甚至可达125m，且铜纯度可提升到99.999%以上。OCC铜线大幅减少了“晶界”对讯号传递的反射和折射作用，具有优异的电学和信号传输性能，良好的塑性加工性能；优良的抗腐蚀性能；显著的抗疲劳性能；减少了偏析、气孔、缩孔、压杂等铸造缺陷；光亮的表面质量，其物理性能接近白银，堪称是相当完美的线材。因而主要用于国防高技术、民用电子、通讯以及网络等领域。因此信号传输相比以往常用的OFC无氧铜导电率大幅提高，电阻比普通铜材低8%到13%，信号传输速度更快更顺畅。而拉菲尔所用单晶铜漆包线是向美国OCC单晶铜专家Ranko龙格特别定制，用来绕制的变压器成本比普通铜线高出数倍，而对声音的提升是相当显著的。

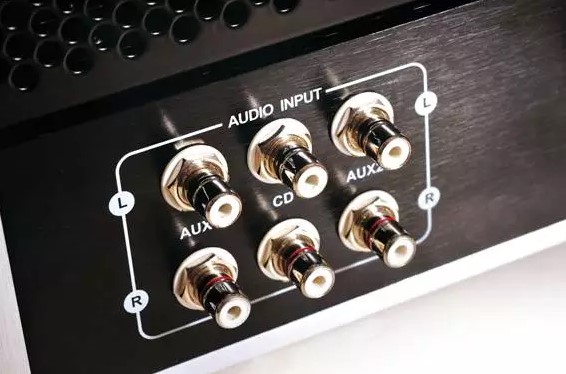

提供三组RCA输入，全部采用耐用的镀铑端子

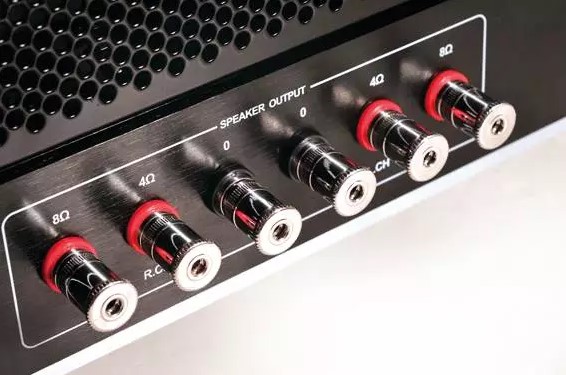

提供4、8欧姆喇叭输出，如箱子是16欧的古董音箱，可通过更改变压器
出线即可实现16欧的输出阻抗转换，那将是LS3/5a玩家的福音
拉菲尔输出变压器另一个特点是采用全耦合设计，并且采用开放结构立式安装，他们说不用变压器罩固封能够令声音更具活生感。
功放中所用的音频变压器绕法多种多样，为了兼顾高中低频，扩大通频带，多采用分层分段交叉叠绕等方式，尽量降低变压器的漏感，同时将初级线圈的匝数取大些，从而得到较好的低频特性，并且还要减少线间的分布电容而提升高频。全耦合变压器与相同材质和规格的普通变压器相比，更接近于理想变压器。它至少要求初级线圈等于次级线圈，并且初级线圈和次级线圈匝数要足够大，就是要求有足够的电感量，这样的变压器便具有良好的幅频传输特性，这对音频变压器显得尤为重要。变压器全耦合传输是制作高性能变压器的重点，而为满足其它物理特性而背离全耦合传输的原则，甚至完全放弃耦合能力，以高频而言，就是漏磁和分布电容等于零，次级线圈也不能无中生有出高频电流。因此，拉菲尔选择制作复杂的全耦合变压器，就是为了获得最佳的频响性能。
由于各方面的设计与用料都考虑到位，因此ES30的输出功率较常规的单端300W输出大了2W，达到9W。大家别小看这多出近30%的驱动力，对于每一瓦都是黄金的纯A类单端功放而言，这已经能够为驱动力带来质的飞跃。实际试听在搭配88dB灵敏度的德国quadral德宝AURUM VULKAN 9落地箱，仅9W的ES30虽然能够大声歌唱而不失真，但我觉得ES30应付3路5单元的大落地箱依然吃力而有沉闷感。于是接上两路两单元，88dB灵敏度的波兰Divine Acoustics帝梵尼Proxima Generation 3落地音箱，ES30立刻显现出轻松愉悦的音乐气氛，音质甜美鲜活，音场宽松透明，300B那种独有的中频瑰丽质感十分讨好人。ES30重播的人声和弦乐重奏都相当好听，300B胆机之所以被日本音响迷称为“梦幻之球”，当然并非浪得虚名的，尤其ES30这种利用电子管线路结合优质的OCC单晶铜全耦合驱动与输出变压器的设计，令300B的魅力得以肆意发挥的。ES30重播人声的鲜活感和感情流露，有种沁入心脾的倾诉感，更是令试音室中其他身价高几倍甚至十倍的进口品牌，也不能与之相提并论的。

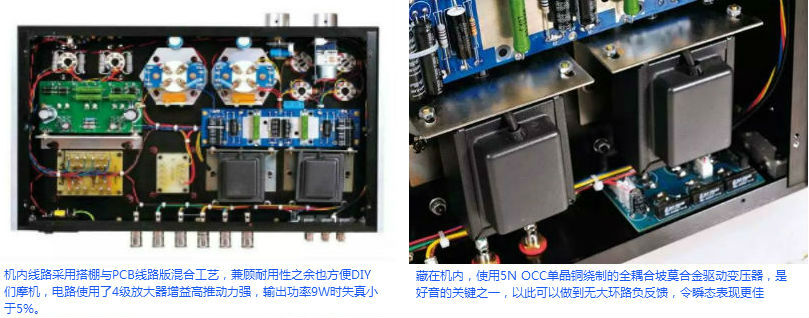

拆卸侧板才能见到“真容”，整机布局非常合理，电源部分“远离”前级线路，此为控制干扰的必要手段
总结
从入门的origin起点300B、中端的CS30MKII和高端的ES30，拉菲尔的300B胆机阵容涵盖了每个消费层面。可以这么说：假如你想领略300B的魅力，高频段亮丽甜美的光泽，弦乐线条细滑又饱满，加上凝聚通透的中频，所表现的声音满满的感染力。而开扬宽阔的音场、紧致有力的低频，都能令人打破300B胆机能力局限的旧有印象。只要为她搭配一对合适的高音箱，ES30呈现的音乐魅力，足以令你很难再回头聆听大部分晶体管功放了。
