唯一采用封闭形式21 Bit多位元DAC的解码器

my-hiend | 2017-9-25

YGGDRASIL世界之树,又称为「宇宙树」或「乾坤树」,在北欧神话中,这个巨木的枝干构成了整个世界。

YGGDRASIL世界之树,又称为「宇宙树」或「乾坤树」,在北欧神话中,这个巨木的枝干构成了整个世界。SCHIIT YGGDRASIL是世界上唯一采用封闭形式21 Bit多位元DAC的产品(closed-form multibit DAC)以确保输入到输出讯号的完整,其不用市面上常见的delta-sigma D/A芯片或是数字滤波方式,SCHIIT的产品完全在美国设计与生产。

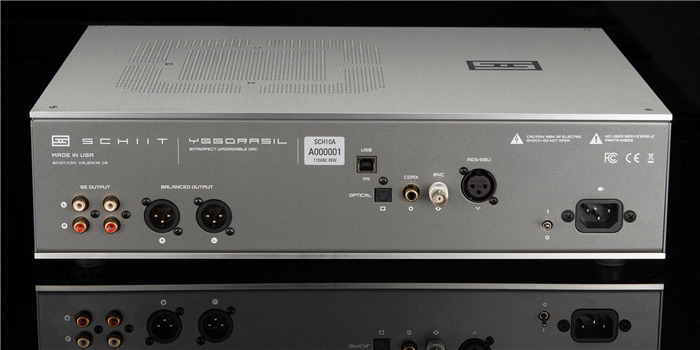

SCHIIT YGGDRASIL DAC解码器

YGGDRASIL DAC为精准多位元的阶梯式(multibit ladder DACs)、全平衡架构,使用Analog Devices AD5791BRUZ IC芯片,每声道2颗,共4颗。SPDIF的接收芯片为AKM AK4113、USB接收芯片为C-Media CM6631A。数字滤波为Schiit专利的”bitperfect closed-form”,使用Analog Devices SHARC DSP处理器。

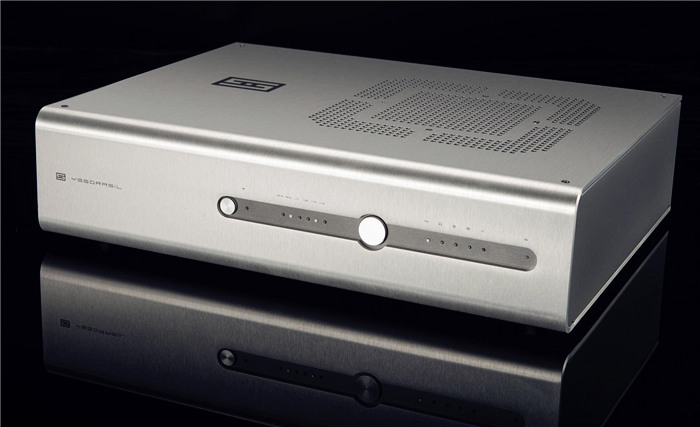

SCHIIT YGGDRASIL DAC

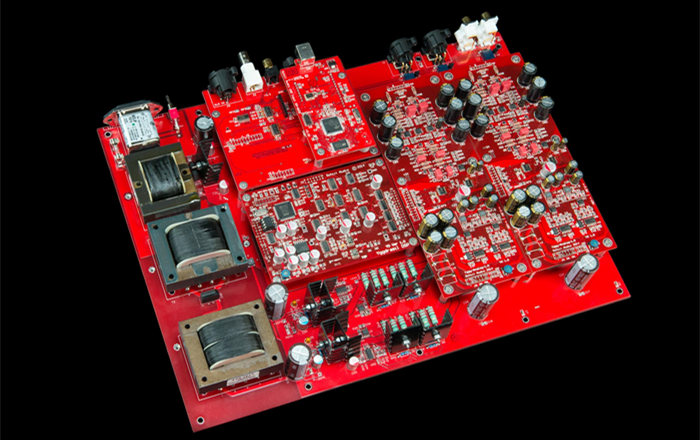

5组数字输入均经过其自家最精准的”Adapticlock? clock regeneration system”时钟再生系统管理,其能评估所有输入讯号的品质,衡量他们的频率与时基误差后,自动引导到最佳的时钟再生系统。非同步USB为Schiit自家”Gen 5 USB”,完全地直流电隔离,拥有专属低噪讯、高品质的时钟锁定。内有两颗变压器,一颗供模拟线路、一颗供数字线路之用,还有一颗输入扼流圈(choke)与12个电源整流, 在关键地方还用了高精度、低噪音的LM723电源整流器。

SCHIIT YGGDRASIL DAC

Yggdrasil为模组化设计,包括数字输入模组、USB输入模组、DSP模组与DAC/模拟输出模组,未来更换与升级都非常容易。

SCHIIT YGGDRASIL DAC
数字输入: AES/EBU XLR, RCA SPDIF, BNC SPDIF, Optical SPDIF, USB
解码能力: up to 24/192 for all inputs
模拟输出: XLR ×1组, RCA ×2组, 输出阻抗: 75 ohms
频率响应: Analog Stage: 20Hz-20Khz, +/-0.1dB, 0.5Hz-200KHz, -1dB
最大输出: 4.0V RMS (balanced), 2.0V RMS (single-ended)
总谐波失真 THD: Less than 0.006%, 20Hz-20KHz, at full output
IMD: <0.007%, CCIF, at full output
讯噪比 SNR: > 117dB, referenced to 2V RMS
消耗功率: 35W
尺寸: 16 × 12” × 3.875”
重量: 25 lbs (11.6kg)
