享声 MR1 便携式音频播放器

在第一篇测评享声MR1的测评中，我们主要介绍了MR1的主要功能以及搭配不同耳机的表现。今天这篇测评我们主要介绍MR1的线路输出连接音箱系统，并通过连接外接扩展盒实现平衡线路输出连接音箱系统的表现。同时，享声的数字信号部分品质是它的优势项目，此次MR1的数字部分更是技术升级的重点，通过同轴输出S/Pdif到解码器的表现如何呢？另外，USB DAC与播放器模式的差别，Airplay和蓝牙的表现如何，也在本文介绍。

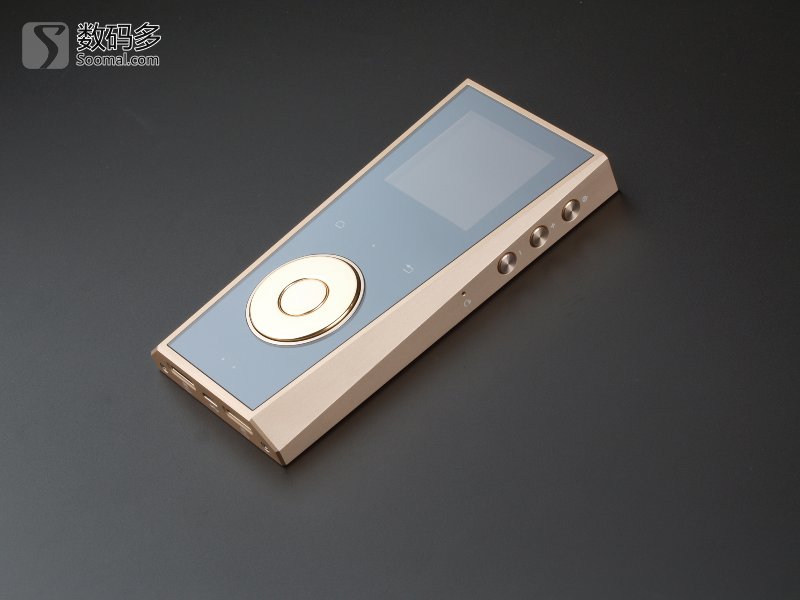

SOUNDAWARE 享声 MR1 便携式音频播放器

技术要点回顾

模拟输出：在线路输出部分，MR1播放器本身提供了一个和S/Pdif同轴公用的4段3.5mm接口输出，而前篇文章介绍过，数字部分和模拟部分的输出在软件部分可以独立管理，所以这个复合接口输出数字和模拟并不冲突。

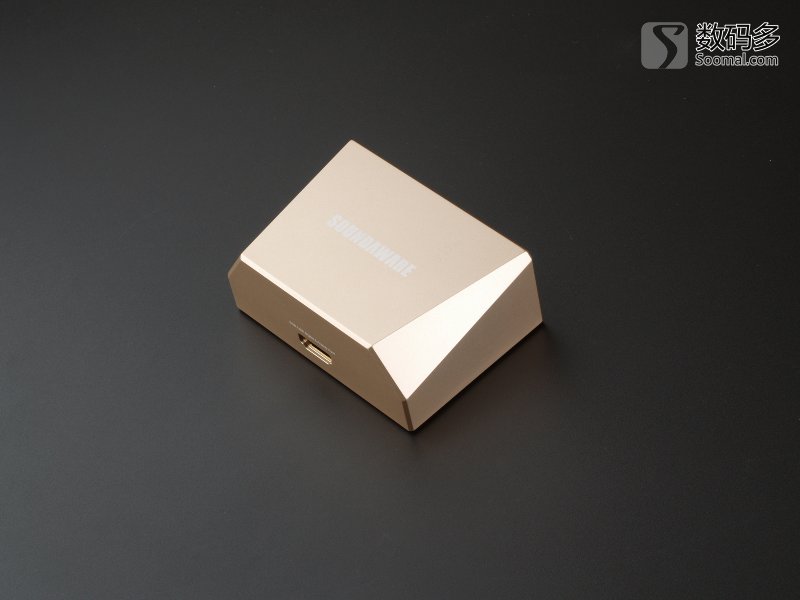

SOUNDAWARE 享声 MR1 便携式音频播放器-扩展盒

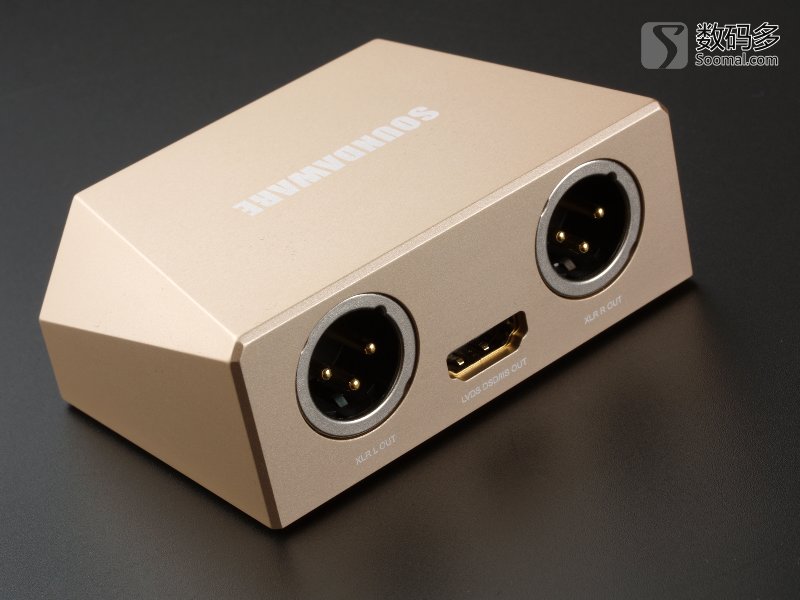

SOUNDAWARE 享声 MR1 便携式音频播放器-扩展盒-XLR与IIS／DSD数字输出

而从双CS4398的DAC配置开始，MR1是从D/A之后就是做了模拟平衡输出设计的，在MR1机器本身做了3.5mm 4段的耳机平衡输出，而线路输出的平衡输出需要外接一个扩展盒，这个盒子需要单独购买[配很多转接线]，售价1499元。外接的转接盒和MR1机身一样使用同样的材料，看上去还是比较精致的。

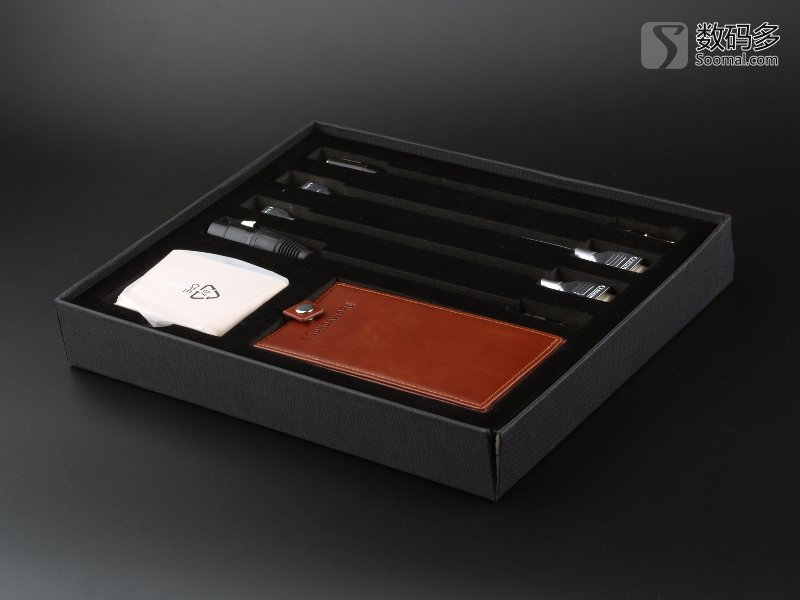

SOUNDAWARE 享声 MR1 便携式音频播放器-扩展盒套件

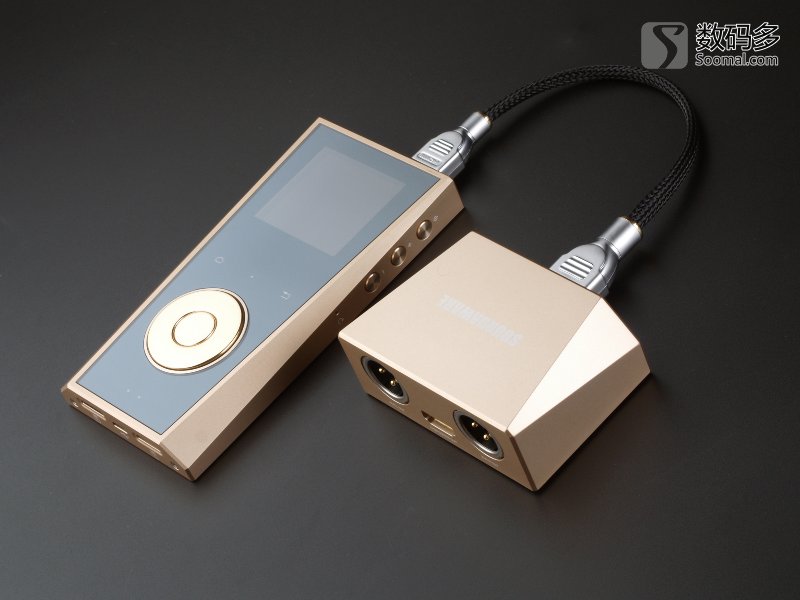

SOUNDAWARE 享声 MR1 便携式音频播放器-扩展盒-通过SawLink连接

外接盒与MR1之间有两种连接方式，在购买外接盒时官方都会提供这些转接线材。在MR1顶部右上角有一个Mini HDMI的接口，而外接盒上输入部分是一个标准的HDMI接口，它们使用了HDMI的物理接口和专门的接线定义。外接盒在使用这套Mini HDMI to HDMI的连接时，可以输出平衡模拟线路输出以及IIS／DSD数字输出。在外接盒上还提供了一个标准HDMI的接口输出用来输出数字信号。而模拟信号当然是用两个XLR接口实现。另外，需要说明的是如果打算使用XLR转接RCA，那么要注意XLR-RCA的两种接线方法，如图所示。我们可以购买到的现成的XLR转接RCA或TRS的转接头，一般为第二种接法，即接头内的1和3pin跳线连接，而MR1的XLR是平衡功能输出，所以我们转接成非平衡使用时要跳掉其中一路，所以转接线或转接头要把3pin断开，按图一方法转接，否则无法正常工作。

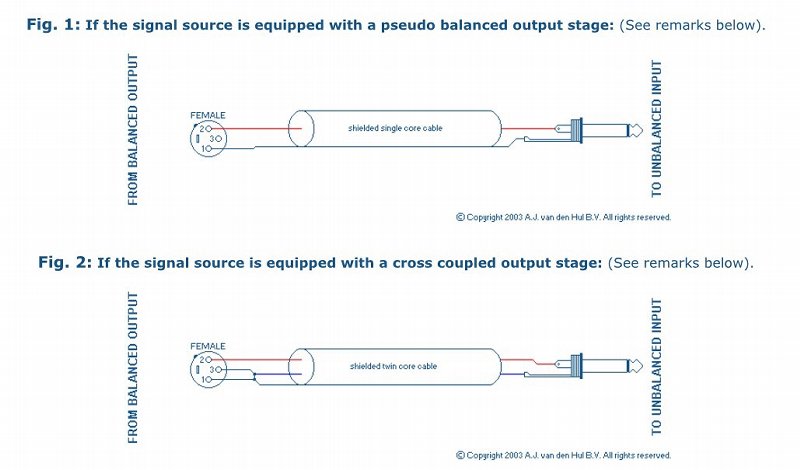

XRL to TRS转接连线示意图

在配套的转接线中还有一个比较诡异的接线。它是通过MR1机身上的耳机输出来实现外接盒子的模拟输出。如图所示，这根线有两个3.5mm接口和MR1机身上的平衡和非平衡耳机接口相连。而外接盒部分当然还是HDMI连接。这样连接应该在外接盒部分没有了数字输出。但是由于是从耳机部分输出，所以可以调节音量大小，算是带有前级控制的模拟输出。但是官方不推荐使用这套连接方法，下面会对比两种接法主观听感的差别。而比较有趣的是在MR1的软件菜单中有全模拟和纯线路两个选项。即纯线路是不带耳机放大的，而全模拟是带耳机放大的，所以这两个选项也影响了这组外接盒接法的输出。全模拟时才是平衡输出，而纯线路时不是。但是，在使用MR1机身的mini HDMI连接时，纯线路也是平衡输出的，不受这个影响。

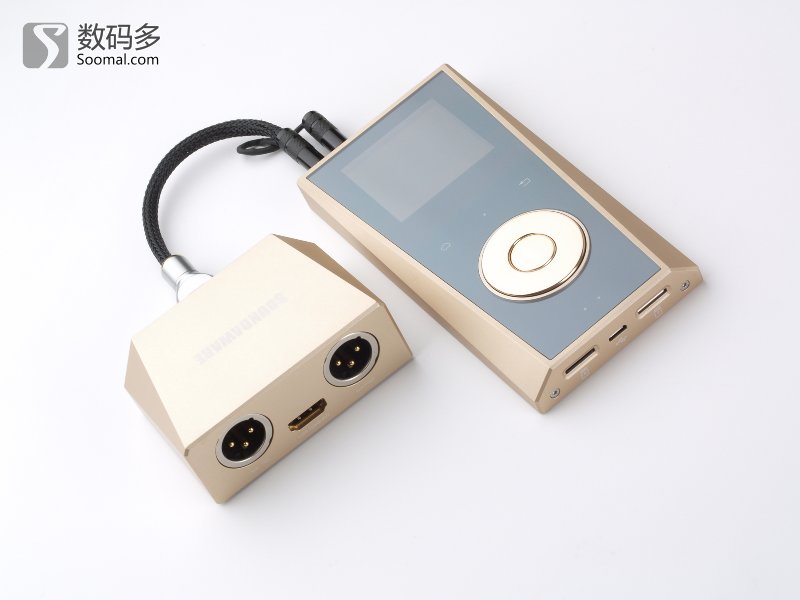

SOUNDAWARE 享声 MR1 便携式音频播放器-扩展盒-通过两组耳机输出连接扩展盒

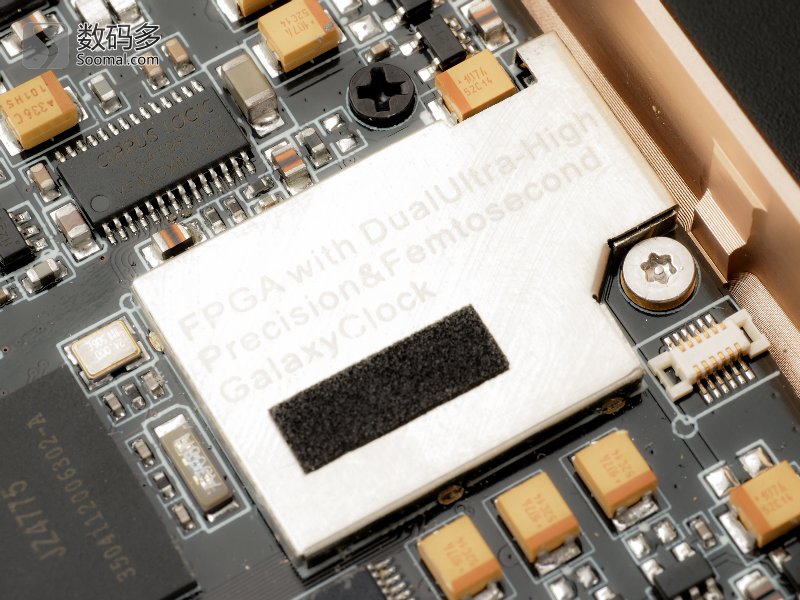

SOUNDAWARE 享声 MR1 便携式音频播放器-拆解-FPGA与时钟单元

数字输出：在数字信号管理部分，这里再做简单复习。享声在MR1上还时使用FPGA和高精度的基准时钟提供更高级别的数字信号。从拆解来看，由于被屏蔽罩封在里面，具体配置不详。而享声官方表示，这套FPGA数字时钟的方案领先于享声最好的D100Pro台式数播，不过由于便携设备的电源影响，最终效果要稍弱于D100Pro。MR1外接数字输出的方式有两种，第一，通过3.5mm接口转接RCA实现同轴的S/Pdif输出，同时它是可以支持DoP的DSD输出的。第二，还是通过外接盒mini HDMI to HDMI的连接，外接盒有一个HDMI的输出接口，可以提供IIS或DSD的数字信号输出。不过我们手中没有支持这样数字信号输入的解码器，所以只做第一种接口输出的体验。
